碳纤维是什么材料_碳纤维有哪些用途

碳纤维是什么材料？

碳纤维是一种含碳量高于90%的无机高分子纤维，由聚丙烯腈（PAN）、沥青或粘胶等前驱体经过高温碳化、石墨化制得。其微观结构呈石墨微晶沿纤维轴高度取向，因而兼具石墨的耐热、耐腐蚀与纤维的高强度、高模量特性。

---

碳纤维有哪些用途？

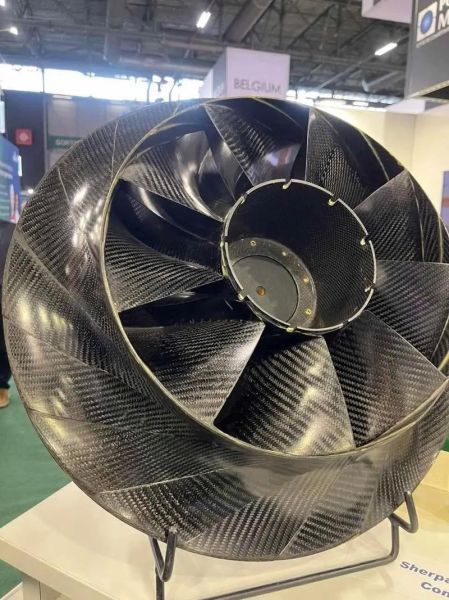

碳纤维凭借轻质高强、耐疲劳、导电导热、X射线透过率高等综合优势，已渗透至以下六大领域：

• 航空航天：波音787机体结构50%以上使用碳纤维复合材料，减重20%以上，燃油效率提升10%-12%。
• 汽车工业：宝马i系列采用CFRP乘员舱，整车减重300kg，百公里加速缩短0.7秒。
• 风电叶片：90米以上海上风机主梁普遍使用T700级碳纤维，叶片减重25%，发电效率提升15%。
• 压力容器：Ⅳ型储氢瓶通过碳纤维全缠绕，储氢密度达5.7wt%，满足氢燃料电池车续航需求。
• 体育休闲：高端自行车架使用T800碳纤维，车架重量不足800g，刚性提升40%。
• 建筑补强：碳纤维布加固桥梁，抗拉强度为钢材10倍，施工周期缩短70%。

---

碳纤维如何分类？

行业通常按力学性能、前驱体、丝束规格三维分类：

1. 力学性能：分为标准模量（230-250GPa）、中模量（270-315GPa）、高模量（350-600GPa）及超高强度（>6000MPa）四大系列。
2. 前驱体：PAN基占全球90%产能，沥青基适合高模量场景，粘胶基用于耐烧蚀材料。
3. 丝束规格：1K-24K为小丝束，48K-480K为大丝束，风电叶片多使用50K大丝束降低成本。

---

碳纤维生产工艺难点在哪？

全流程包含原丝制备、预氧化、碳化、表面处理、上浆五道核心工序，每道工序均存在技术壁垒：

• 原丝缺陷控制：直径不匀率需<1%，否则碳化后产生应力集中导致强度衰减30%。
• 预氧化温度梯度：需精确控制在220-280℃区间，氧含量过高会导致纤维脆化。
• 碳化张力匹配：高温炉内张力波动<±2N，避免石墨层滑移造成模量损失。
• 表面处理电化学：阳极氧化电流密度0.5-2mA/cm²，过度氧化会降低层间剪切强度。

---

国产碳纤维如何突破“卡脖子”？

过去十年，中国通过“产学研用”协同创新实现三大突破：

1. 原丝纯度：中复神鹰突破二甲基亚砜一步法，原丝金属杂质含量<50ppm，达到东丽T700标准。
2. 碳化装备：精功科技开发宽幅3.2米碳化线，单线年产能突破3000吨，能耗降低25%。
3. 成本下降：48K大丝束碳纤维价格从2010年的800元/kg降至2023年的120元/kg，接近国际巨头水平。

---

碳纤维回收技术进展如何？

当前主流路线包括热解法、流化床法、超临界醇解法：

• 热解法：在450-700℃惰性气氛中分解树脂，回收纤维强度保留率85%，但能耗较高。
• 流化床法：通过石英砂传热实现连续化，处理成本降至$1.5/kg，已应用于空客A320退役部件。
• 超临界醇解：在甲醇/水体系中300℃反应，树脂降解率>95%，回收纤维可直接用于汽车非承力件。

---

未来碳纤维技术走向何方？

行业呈现“三化”趋势：

1. 低成本化：通过大丝束+高速纺丝技术，目标将风电用碳纤维成本降至$10/kg以下。
2. 多功能化：开发电磁屏蔽、自感知碳纤维，实现结构-功能一体化，用于智能机翼蒙皮。
3. 绿色化：生物基PAN原丝（如木质素）占比将提升至30%，碳排放减少50%。

---

常见疑问解答

Q：碳纤维和玻璃纤维有何区别？
A：碳纤维密度1.8g/cm³仅为玻璃纤维的70%，强度却是其5倍，但价格是玻璃纤维的8-10倍，适用于高端减重场景。

Q：碳纤维会导电吗？
A：是的，其体积电阻率1.5×10⁻³Ω·cm，接近金属铝，可用于制造抗静电地板、电磁屏蔽罩。

Q：如何辨别真假碳纤维制品？
A：真品断面可见整齐纤维束，燃烧时冒黑烟并残留黑色灰烬；仿制品多为水转印纹理，燃烧后呈塑料熔滴状。
