硅材料为何仍是半导体行业的主角？

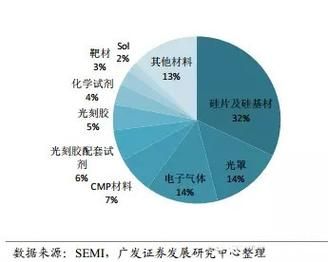

过去七十年，硅（Si）始终占据晶圆市场的90%以上。原因有三：
（图片来源网络，侵删）
- 储量丰富：地壳中硅元素占比约28%，原料成本极低；
- 工艺成熟：CMOS、FinFET、GAA 等关键制程全部围绕硅展开，设备折旧周期长；
- 热稳定性好：硅的熔点1414℃，可在300℃以下长期工作，满足消费电子与车规双重需求。
硅基芯片未来趋势：尺寸、功耗、封装的三重革命
1. 物理极限逼近，硅还能继续微缩吗？
答案是可以，但方式变了。
- GAA（Gate-All-Around）晶体管：三星3 nm GAA已量产，栅极四面环抱沟道，漏电降低50%；
- 硅纳米片堆叠：台积电2 nm采用多层纳米片，沟道厚度仅5 nm，驱动电流提升15%；
- 背面供电（BSPDN）：英特尔20A节点将电源线移至晶圆背面，信号与供电路径分离，面积缩小10%。
2. 功耗墙如何突破？
硅材料本身不改，但异构集成成为主流：
- Chiplet+硅中介层：AMD EPYC 9004系列在硅中介层上集成13颗芯粒，带宽高达5.2 TB/s；
- 硅光子共封装：NVIDIA在GPU与光引擎间使用硅光互连，每比特能耗降至1 pJ；
- 超低漏电工艺：台积电N6e节点通过高κ金属栅+应变硅，静态电流降至10 pA/μm。
3. 先进封装会把硅带向何方？
硅不仅是芯片，还成了封装基板：
- 硅通孔（TSV）：HBM3E堆叠16层DRAM，TSV深宽比>20:1，信号延迟<2 ns；
- 硅桥互连：Intel Foveros Direct采用铜混合键合，凸点间距<10 μm，互连密度提升10倍；
- 系统级硅晶圆：台积电SoW方案把整台服务器的芯片做在一片300 mm硅晶圆上，功耗降低25%。
硅材料前景如何？三大增量市场给出答案
汽车电子：硅IGBT仍是800V平台首选
虽然SiC声势浩大，但硅IGBT+FRD方案在成本、供应链成熟度上优势明显：
- 2025年全球800V车型渗透率预计30%，其中60%仍采用硅IGBT；
- 硅IGBT模块单价约SiC MOSFET的1/3，且封装可直接复用现有产线；
- 通过场截止（FS）+沟槽栅技术，硅IGBT关断损耗已降至1.5 mJ/A。
功率器件：硅超结MOSFET持续迭代
在600V以下市场，硅超结（Super Junction）MOSFET仍是效率与成本的黄金平衡：
（图片来源网络，侵删）
- 英飞凌CoolMOS 7系列导通电阻降至7 mΩ·cm²，比上一代降低30%；
- 通过多层外延+深槽刻蚀工艺，硅超结耐压可达900V，逼近SiC低压边界；
- 2024年全球硅超结MOSFET市场规模预计突破25亿美元，年复合增长8%。
传感器：硅基MEMS仍是万物互联基石
从手机到汽车，硅基MEMS传感器无处不在：
- 硅谐振式加速度计：博世BMI270采用8μm厚SOI硅片，噪声密度仅120 μg/√Hz；
- 硅电容式压力传感器：TE Connectivity在硅膜片上集成温度补偿电路，精度±0.1%FS；
- 2026年全球硅MEMS市场预计达220亿美元，汽车与医疗贡献超50%增量。
硅会被GaN、SiC完全取代吗？
不会，但分工更明确：
- GaN：高频、小功率快充、射频，2027年市场规模预计50亿美元；
- SiC：高压、大电流电驱，2027年市场规模预计60亿美元；
- 硅：中低压、成本敏感场景，仍将占据功率器件70%以上份额。
未来十年，硅材料还有哪些黑科技？
硅量子点：室温量子计算的新希望
新南威尔士大学已实现硅-28同位素量子比特相干时间>1 ms，为硅基量子芯片奠定材料基础。
硅负极：突破锂电能量密度瓶颈
通过多孔硅@碳纳米管复合结构，硅负极克容量提升至2000 mAh/g，是石墨的5倍，特斯拉4680电池已小规模测试。

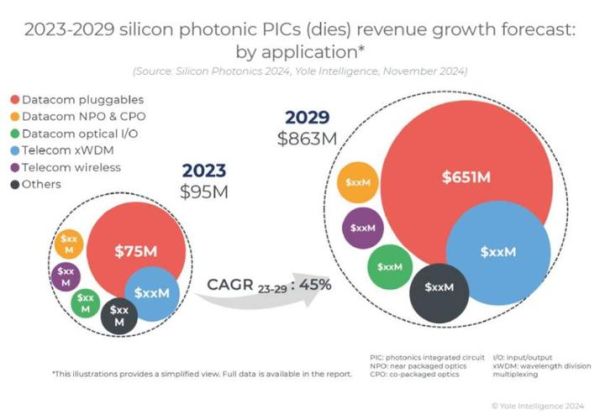

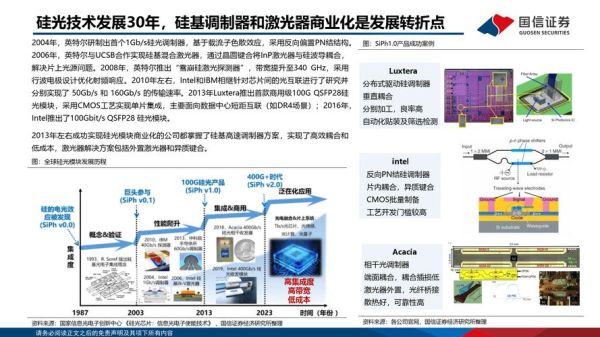

硅光引擎：数据中心1.6T时代的关键
Intel硅光调制器带宽>100 GHz，配合硅基异质集成激光器，单纤传输速率可达1.6 Tbps，功耗仅5 pJ/bit。
（图片来源网络，侵删）
写在最后
硅材料并非明日黄花，而是在尺寸、功耗、封装、应用四个维度持续进化。从3 nm逻辑芯片到800V汽车逆变器，从MEMS麦克风到硅光引擎，硅的“第二增长曲线”才刚刚开始。
